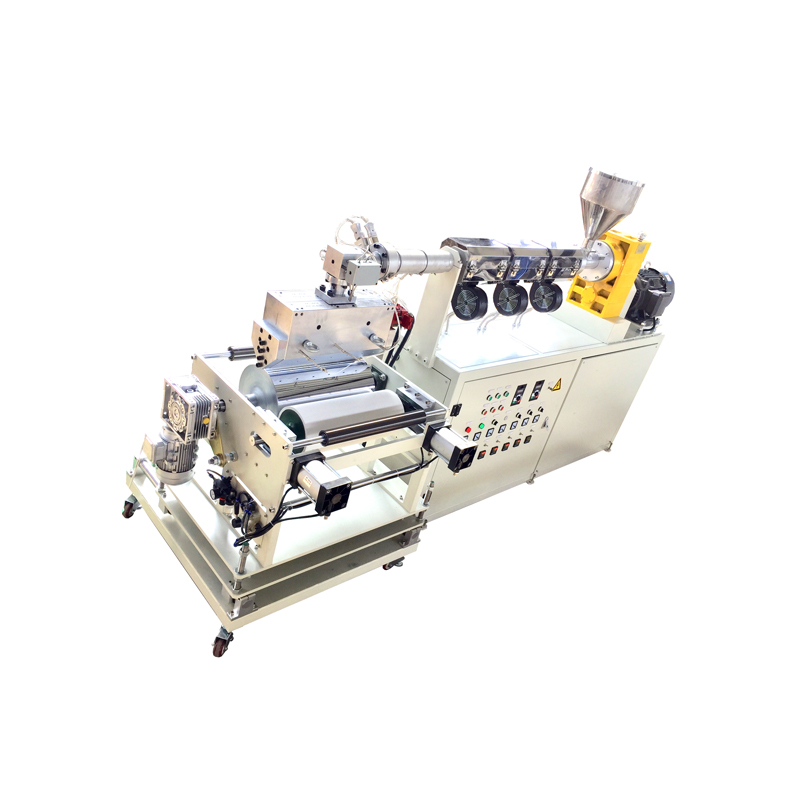

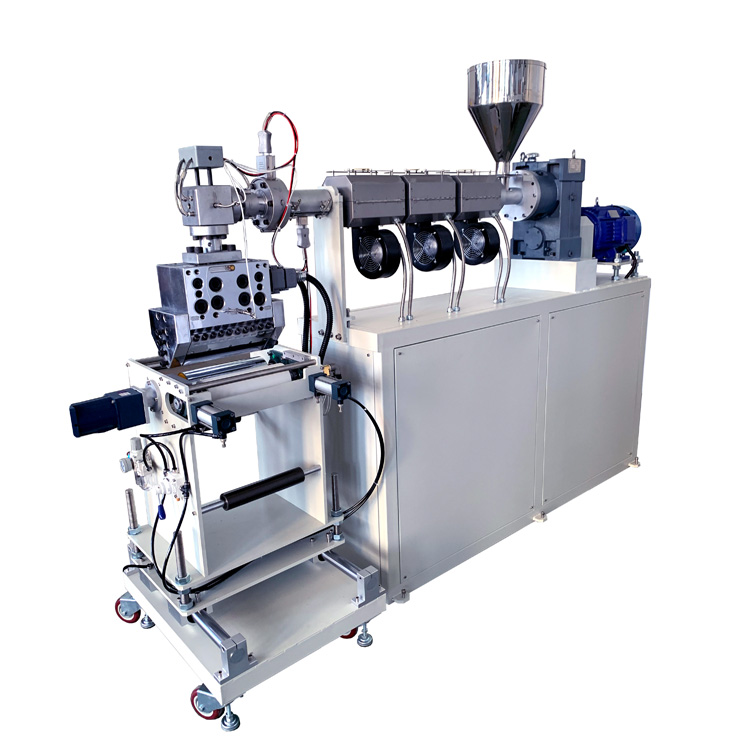

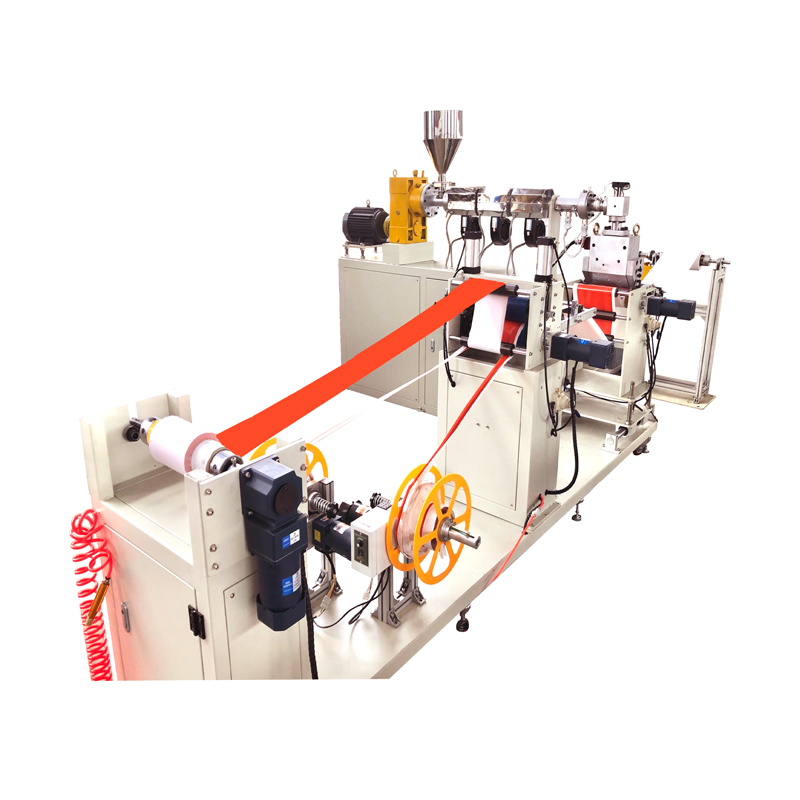

SJ35-小型淋膜試驗機

設備主要技術參數

擠出機主要技術參數

螺桿直徑：         φ35（適用原料：PE/PP等流延級顆粒樹脂）

長徑比：           30：1

      螺桿轉速：         50-90r/min

機器中心高：       1400mm

塑化能力：         5 - 15Kg/h

電機：             三相異步電動機

功率：             7.5Kw（變頻調速）

加熱方式：         電阻加熱器（智能數顯溫控）

加熱段數：         機身三段       4.5Kw

冷卻方式：         風機冷卻       機身三段

模具

模具有效寬度：    240mm       模具生產厚度：    流延膜0.01-0.5mm

模具結構：        衣架式流道，模具有流量微調裝置、內腔表面全部鍍鉻

制熱方式：        電阻加熱管

二輥成型機

二輥排列方式：    平置

輥筒規格：        φ100×260mm（鏡面輥一只、丁氰膠輥一只）

輥筒表面處理：    鏡面輥鏡面光潔度

輥筒調溫方式：    鏡面輥筒配有1套旋轉接頭，可分別接模溫機或冷水機（用戶自備或選購）。

輥筒線速度：      0-10m/分

驅動電機功率：    120WX1臺（數顯無級調速電機，獨立驅動）

                  輸出最高轉速30rpm

                  最大輸出扭矩9.8Nm

二輥調整方式：    氣動

二輥?zhàn)畲笳{(diào)整尺寸：25mm

二輥移動距離：    約190-290mm（直線軸+箱式軸承）

附：              電源、水源、氣源及其耗材用戶自備。

   其它：

一、 要求實驗設備的塑化良好，色母料分散均勻。

二、 要求模具出料口厚度可調，流延膜厚度均勻。

三、 要求擠出機與二輥成型機呈90度排列，輥面離模具出料口垂直高度10cm,并且高度可調。
